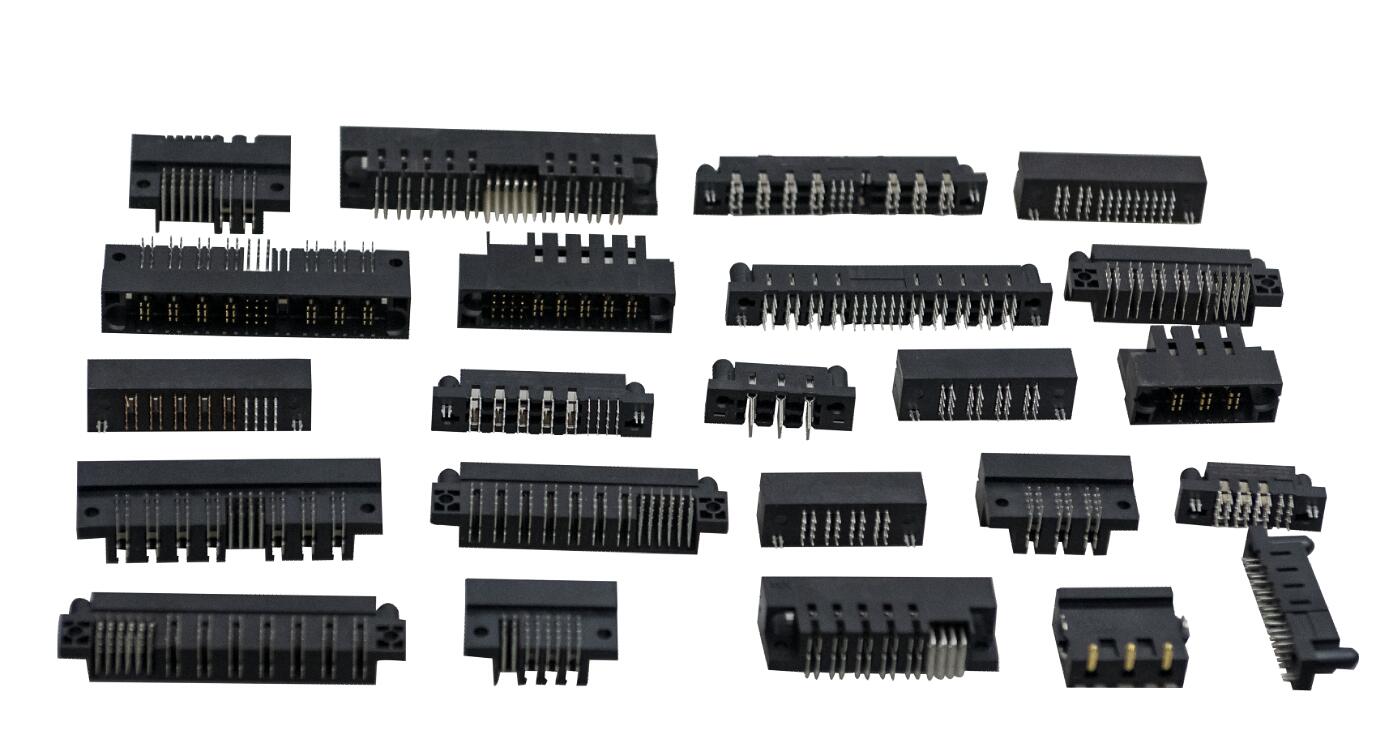

板對板連接器噪聲的耦合是如何產生與避免？今天普瑞盛源板對板連接器廠家與大家分享一下：

  共模噪聲是由不合理的設計引起的，一些典型的原因是不同線對中單個導體的長度不同，或者到電源平面或機箱的距離不同。另一個原因是組件的缺陷，例如磁感應線圈和變壓器、電容器和有源器件(例如專用集成電路(ASIC))。

  磁性元件，尤其是所謂的“鐵芯扼流圈”型儲能電感器，用于功率轉換器并始終產生電磁場。磁路中的氣隙相當于串聯電路中的大電阻，消耗的功率更多。因此，纏繞在鐵氧體棒上的鐵芯扼流圈會在棒周圍產生強大的電磁場，其中電極附近的場強強。在采用反激式結構的開關電源中，變壓器上肯定有間隙，其間有強磁場。適合保持磁場的元件是螺旋管，它沿著管芯的長度分布電磁場；這就是為什么在高頻下工作的磁性元件螺旋結構的原因之一。

  不適當的去耦電路也經常成為干擾源，如果電路需要大脈沖電流，而局部去耦不能保證小電容或非常高的內阻要求，則電源回路產生的電壓會下降。這相當于紋波，或終端之間的快速電壓變化。由于封裝的雜散電容，干擾會耦合到其他電路中，導致共模問題。

  當共模電流污染I/O接口電路時，必須在通過板對板連接器之前解決問題，不同的應用程序提出了不同的方法來解決這個問題。在視頻電路中，I/O信號為單端并共享相同的公共返回路徑，為解決此問題，請使用小型LC濾波器濾除噪聲。在低頻串聯接口網絡中，一些雜散電容足以避開背板的噪聲。差分驅動接口，例如以太網，通常通過變壓器耦合到I/O區域，耦合由變壓器一側或兩側的中心抽頭提供。這些中心抽頭通過高壓電容器連接到背板，以將共模噪聲分流到背板，從而使信號不失真。
